4pin 5 Pin 10A Vidalı Ağır Hizmet Tipi Elektrik Konnektörleri

Adedi:	1
fiyat:	pazarlık edilebilir
Standart Paketleme:	Standart ihracat kartonları
Teslim süresi:	5 gün
Ödeme yöntemi:	L / C, T / T, Western Union, Paypal
Tedarik Kapasitesi:	Ayda 100.000 adet

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri

Marka adı

Sertifika

CE, SGS, CQC, RoHS

Model numarası

HA-003-M ve HA-003-F / HA-004-M ve HA-004-F

Sipariş numarası:

09200042611 & 09200042711

Model türü::

İnce Konnektör HA Serisi

Malzeme:

Polikarbonat Sabic 3412 ECR

Kablo bağlantısı:

Konut:

H3A Serisi

Verilmiştir

İletişim Numaraları:

3 ve 4

18-14

Vurgulamak:

10A vida ağır işlevli elektrikli bağlantılar

09200042611 Ağır Güçlü Elektrikli Bağlantılar

5 Pin Ağır Güçlü Elektrik Bağlantıları

Ürün Açıklaması

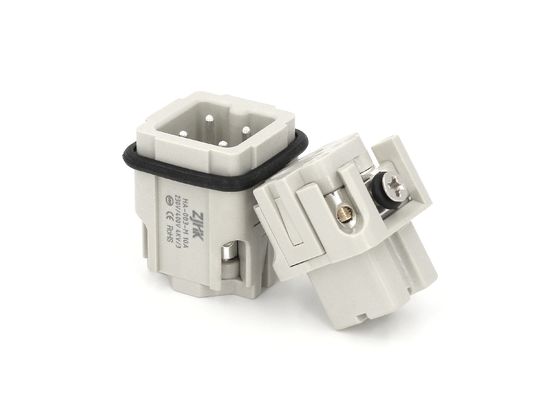

4 pin 10A vida ağır görevli sonlandırma tel bağlantısı HA 5 pin bağlantısı

Açıklama

Girişler, vida sonucu, Erkek ve Dişi, Polikarbonat, RAL 7032 (çakıl gri), 10A nominal akım

Boyut: 3 A,

Bağlantılar: 3, iletken kesimi: 1.0... 2.5mm2,

Bakır alaşımı, gümüş kaplama

Ağır görevli konektör, çeşitli endüstriyel uygulamalar için etkili bir elektrik ve mekanik bağlantı sağlar.Ağır görevli bağlantılar sert çevreye karşı IP65 koruması sağlar ve kurulum ve bakımda işgücü maliyetini % 30~50 tasarruf eder.Bu nedenle, makine, elektrik kontrolü, demiryolu taşımacılığı, otomasyon, robotik, rüzgar enerjisi ve enerji dağıtımında yaygın olarak kullanılmaktadır.

HA Serisi

Teknik özellikler

Özellikler	DIN EN 60664
	DIN EN 61984
Ekler
İletişim Sayısı	3,4 (16x2) + PE
HA-003/004
Cinsiyet	Erkek ve Kadın
Rütbeli Akım	10A
Kirlilik Derecesi	Ⅲ
Ya da...	10A 250V 4KV 3
HA-010/016/032
Cinsiyet	Erkek ve Kadın
Rütbeli Akım	16A
Adlık Voltaj	250V
İsimlendirilmiş İmpuls Voltajı	4KV
Kirlilik Derecesi 2 Ayrıca	16A 230/400V 4KV 2
İsimlendirilmiş Voltaj Acc.to UL Csa	600V
İzolasyon Direnci	≥ 10¹⁰Oh
Malzeme	Polikarbonat
Sınırlayıcı Sıcaklık	-40°C...+125°C
Mekanik Çalışma Yaşam Çiftleşme Döngüleri	≥ 500
İletişim malzemeleri	Bakır alaşımı
Yüzey	Gümüşle kaplanmış
Temas direnci	≤1mΩ
Vuruş terminal
Kablo Ölçüsü	1.0-2,5 mm2
AWG	18-14
Sıkıştırma Döner	0.25Nm ((HA-003/004) veya
	0.5Nm ((HA-010/016/032)

HA Erkek yerleştirme resimleri

HA-003/004 230V/400V 10A (Vuruş terminalleri)

4pin 5 Pin 10A Vidalı Ağır Hizmet Tipi Elektrik Konnektörleri 0

4pin 5 Pin 10A Vidalı Ağır Hizmet Tipi Elektrik Konnektörleri 1

HA-003 230V 10A (Kafes-Klampo terminalleri)

4pin 5 Pin 10A Vidalı Ağır Hizmet Tipi Elektrik Konnektörleri 3

Mevcut taşıma kapasitesi

Akım taşıma, terminaller dahil olmak üzere eklemler ve temaslar için malzemelerin maksimum sıcaklığı ile sınırlıdır.

DIN EN 60512-5 uyarınca ölçüm ve test teknikleri

4pin 5 Pin 10A Vidalı Ağır Hizmet Tipi Elektrik Konnektörleri 5

Tasarım Çizimi:

H3A Hood&Housing için sipariş numarası

Kapuk - Yan Giriş	H3A-SE-2B-M20	19200031640
Kapuk - Yan Giriş	H3A-SE-2B-PG11	09200031640
Hood - En üst giriş	H3A-TE-2B-M20	19200031440
Hood - En üst giriş	H3A-TE-2B-PG11	09200031440
Hood - En üst giriş	H3A-TE-2B-PG13.5	09200031441
Konut - Parçe Montajı	H3A-BK-1L	09200030301
Ev - Parçelik Metal kapaklı montaj	H3A-BK-1L-MCV/M	09200030305
Ev - Parçelik Metal kapaklı montaj	H3A-BK-1L-MCV/F	09200030306
Ev - yan girişi olan perdeler montajı	H3A-BK-1L-SE	09200030801
Konut - Yüzey Montajı	H3A-SF-1L-M20	19200031250
Konut - Yüzey Montajı	H3A-SF-1L-PG11	09200031250
Konut - Yüzey Montajı	H3A-SF-1L-PG13.5	09200031251
Konut - Yüzey Montajı	H3A.BC-SF-1L-M20	19200031252
Konut - Yüzey Montajı	H3A.BC-SF-1L-PG11	09200031252
Konut - Yüzey Montajı	H3A.BC-SF-1L-PG13.5	09200031253
Konut - Kablodan Kablaya	H3A-CCT-1L-M20	19200031750
Konut - Kablodan Kablaya	H3A-CCT-1L-PG11	09200031750
Konut - Kablodan Kablaya	H3A-CCT-1L-PG13.5	09200031751

4pin 5 Pin 10A Vidalı Ağır Hizmet Tipi Elektrik Konnektörleri 8

Sıkça sorulan sorular:

1S: Üretim veya ticaret şirketi misiniz?
Cevap: Çin'in Zhejiang Eyaleti Wenzhou'daki fabrikamız.

2S: Ürünlerinize veya paketinize logo ya da şirket adımızın basılması mümkün mü?
A: Kesinlikle.OEM hoşgeldin.Logo'nuzun ürünlerimize yerleştirilebilir. Ve tasarımınıza göre paket yapabiliriz.

3S: Siparişler için normal ödeme süresi nedir?
A: Biz T/T koşullarını önceden kabul ediyoruz, Western Union. Bu alıcının gereksinimlerine göre olabilir

4- Garanti süresi.
Herhangi bir kalite sorunu bir sonraki siparişinizle ücretsiz olarak değiştirilir.

5- Ücretsiz numune.
A: Sizin için kaliteyi kontrol etmek için küçük ürünler sağlıyoruz, sadece ekspres ücretleri ödersiniz.
